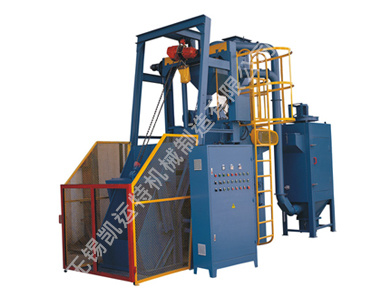

履帶式拋丸機是一種小型清掃設備，主要由清掃室、拋丸總成、電梯、分離器、螺旋輸送機、除塵管道等部件組成。

1.潔凈室

潔凈室由鋼板和型鋼焊接而成。密閉寬敞的工作空間，便于清洗工件。兩扇門開在外面，可以增加房間門的清潔空間。內部由耐磨錳板和耐磨橡膠組成的保護板、下部格柵和耐磨橡膠板、上部密封機構組成。這是一個相對封閉的真實房間，所以彈丸不容易逃脫傷害人。大量粉塵不外泄，保護了周圍工作環境和衛生。

2.噴丸處理

電機與拋丸機為一體安裝，結構緊湊，占地面積小，同軸度強，工作性能穩定。彈丸通過拋丸管進入高速旋轉的分裂輪，然后從分裂輪窗口拋出。流動集中在定向套筒窗口內，并沿一定方向飛出，被高速旋轉的葉片接收并加速，從葉片端部拋出，撞擊并除去工件表面的附著。

3.提升機

由上下滑輪、帶料斗、上傳動軸、上緊固調整裝置和蓋組成。其作用是通過料斗將底部的拋砂混合液抬升到上部，通過離心力降至上部分離器。為此，給料管需要一定的帶線速度。

4.分束器

它由進料管、出料溜槽、帶調節閘板、篩網、殼體、料斗等組成。其作用是當藥砂混合物積累到一定數量，形成簾狀時，通過水平分離風速，將下落的物料流擠壓開到不同比重的料斗中。純鋼丸供給噴丸器，砂和大粉塵通過流管落入廢桶中混合，然后注入提升機，參與再循環。

5.螺旋輸送機

它由螺旋葉片、主軸、兩端帶座的滾珠軸承和傳動輪組成。采用小直徑、小螺距、高速形式，以便與提升機同軸以相同的速度進行提升。

6.除塵管道

從室頂引出，并與分離器的除塵管結合形成通用風道，可與現場除塵器的進氣管連接。除塵器可單機或雙機，單機可旋風除塵器、袋式除塵器或濕式除塵器;雙機可與旋風除塵器、袋式除塵器串聯，提高了袋式除塵器的使用壽命，減少了卸灰次數，減少了維護工作量。
